什么是超線性放大
編輯時間：2018-03-20 09:34:14
瀏覽量：0次

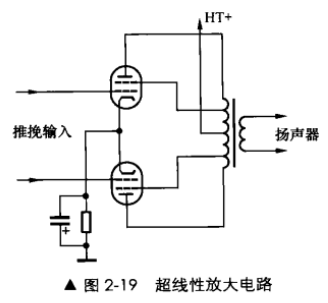

什么是超線性放大？超線性放大（ultca-linear amplification )是1951年11月發表于美國〈聲頻工程〉（Auido Engineeing)雜志上的一種使用集射四極功率管或五極電子管的AB類聲頻推挽輸出電路。實質上是個有本級負反饋的電路，其簾柵極由輸出變壓器初級線圈的抽頭供電，從而將部分輸出壓加到簾柵極取得負反饋，如圖2-19。
反饋量取決于輸出變壓器接簾柵極抽頭到中心抽頭間圈數與初級繞組線圈的圈數比，適當選擇抽頭位置，可將奇次諧波失真減小到最小值，內阻亦有大幅減小，而輸出功率僅稍有減小。
實現超線性工作狀態的關鍵，是要有一個漏感和分布電容極小的高度對稱的優質輸出變壓器，其結構對性能的影響極大，此外，超線性推挽放大對電路的對稱性比較敏感，對兩只輸出電子管參數差異引起的影響也較大。
